項目名稱：洛三高速公路擴建工程電力監控系統
項目地點：河南洛陽
實施時間：2014年11月
項目簡介：
洛三高速公路是國家高速公路“7918”網中的重要組成部分，自東向西貫穿洛陽，三門峽。洛三高速公路全長42.6KM。

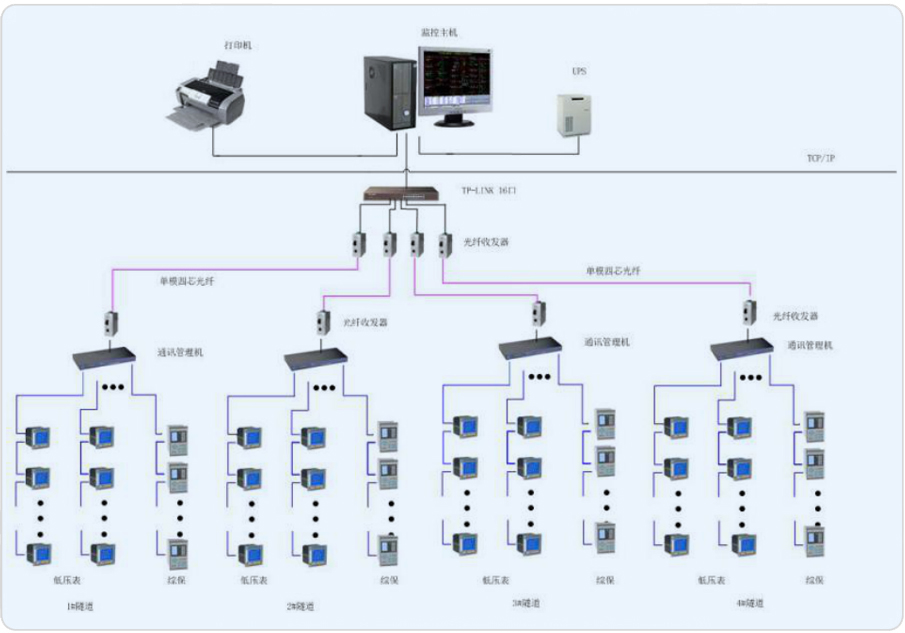

安科瑞電氣股份有限公司于2014年承接該項目電力監控系統，系統通過多功能的電力監控裝置、通訊網絡和計算機軟件，實現高速公路內供配電系統在運行過程中的數據采集、運行監視、事故預警、事故記錄和分析、電能質量檢測、三相不平衡監視、繼電保護等，完成高速公路的安全供電、用電管理、設備管理和運行管理。本次項目主要涉及洛三高速公路隧道中4個配電室內的網絡多功能儀表，149個回路需要監測，監控主機位于收費站。
系統實現的功能：
1. 用電量報表功能 可選擇任意一天進行查詢，支持任意任意一天的電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了準確可靠的電能報表。如下圖所示，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置；
2. 數據處理 對實時數據進行統計、分析、計算，產生生產用戶所需的電壓合格率、有功、無功、電流、總負荷、功率因數、電量日/月/年最大值、最小值及時間、日期、負荷率、數字輸入狀態量邏輯運算值等，設備正常/異常變位次數并加以區分等；
3. 變電所實時監控 主要實時監測變電所所有回路的運行狀態，紅色代表合閘，綠色代表分閘，在系統圖中可以直觀的看到每路進線和出線的運行參數和狀態，可以看到變壓器出線側的所有常規電力參數；
4. 系統運行的實時信息可以按運行需要的時間間隔記錄并按報表格式顯示和打印。不同時段和全天的實時數據及其統計值，并能查詢系統一年內的任意的日報表；
5. 遙信和遙測報警功能 主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理；
6. 斷路器分合閘遙控 操作控系統支持對斷路器分合閘進行遠程遙控操作，系統具有嚴格的密碼保護和操作權限管理功能，對于每次遙控操作，系統均對操作人、操作時間及操作類型進行記錄，自動生成遙控操作記錄。
